• Le groupe TMD est composé de ventilateurs centrifuges à double ouïe et basse pression, fabriqués en tôle d’acier galvanisé. Il appartient à la série légère du TDA. Sa turbine à action, dotée d’aubes insérées, lui confère une grande rigidité ainsi qu’un rendement optimal.
• L’arbre du moteur est directement fixé à la turbine à l’aide d’un moyeu de fixation. Le moteur, de type fermé (IP54), est disponible en version monophasée ou triphasée, avec 4 ou 6 pôles. Il intègre une sonde thermostatique et une isolation de classe F.
• Le moteur est monté latéralement sur le boîtier du ventilateur grâce à un système d’axe, et des amortisseurs en caoutchouc sont intercalés pour absorber les vibrations. En option, des moteurs à 3
  vitesses peuvent être installés.
• Grâce à sa conception légère, ce modèle peut être monté avec des pieds de support dans quatre positions différentes. La gamme propose des tailles allant de 5/8 à 15/15, avec des débits d’air pouvant atteindre 10 000 m³/h et des pressions allant jusqu’à 520 Pa. Elle est conçue pour fonctionner dans une plage de températures comprise entre -20 °C et +50 °C.

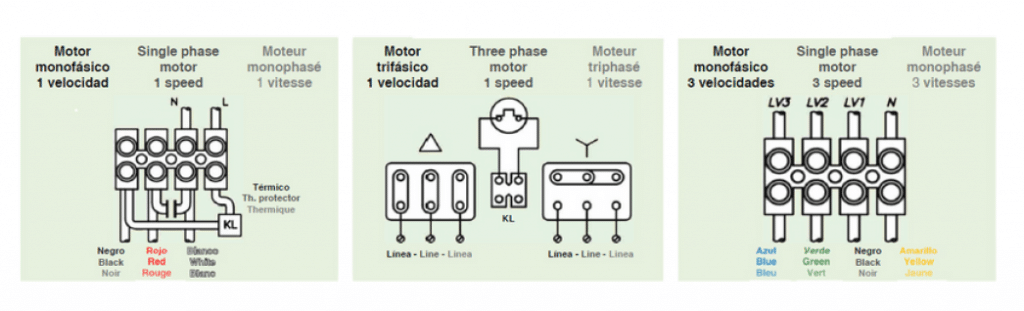

Schéma de câblage

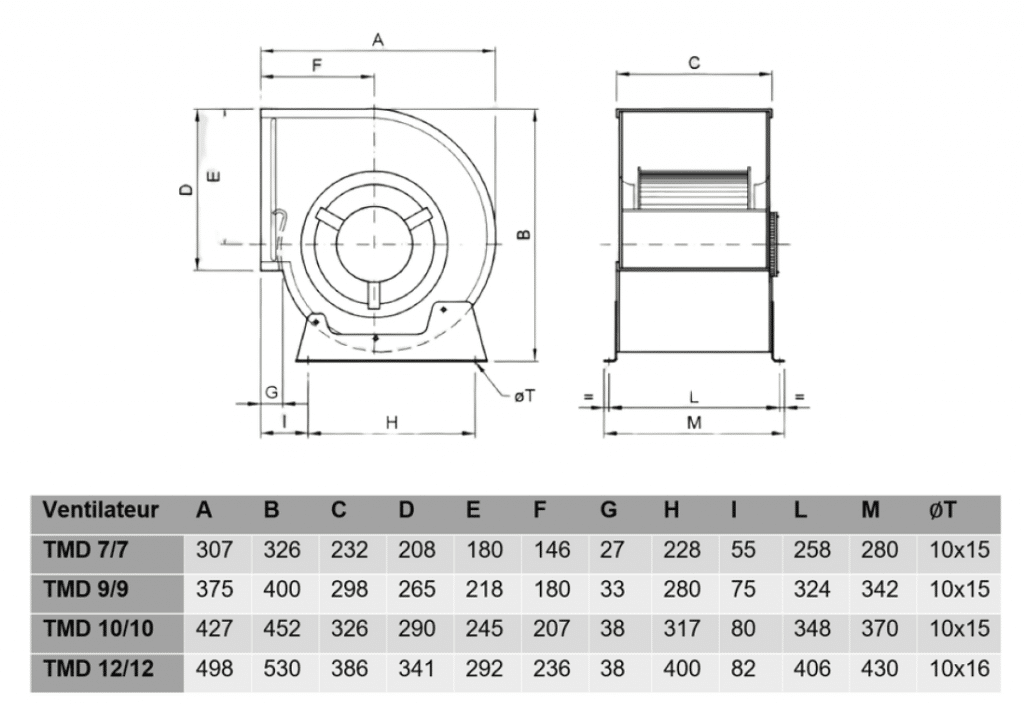

Dimensions
